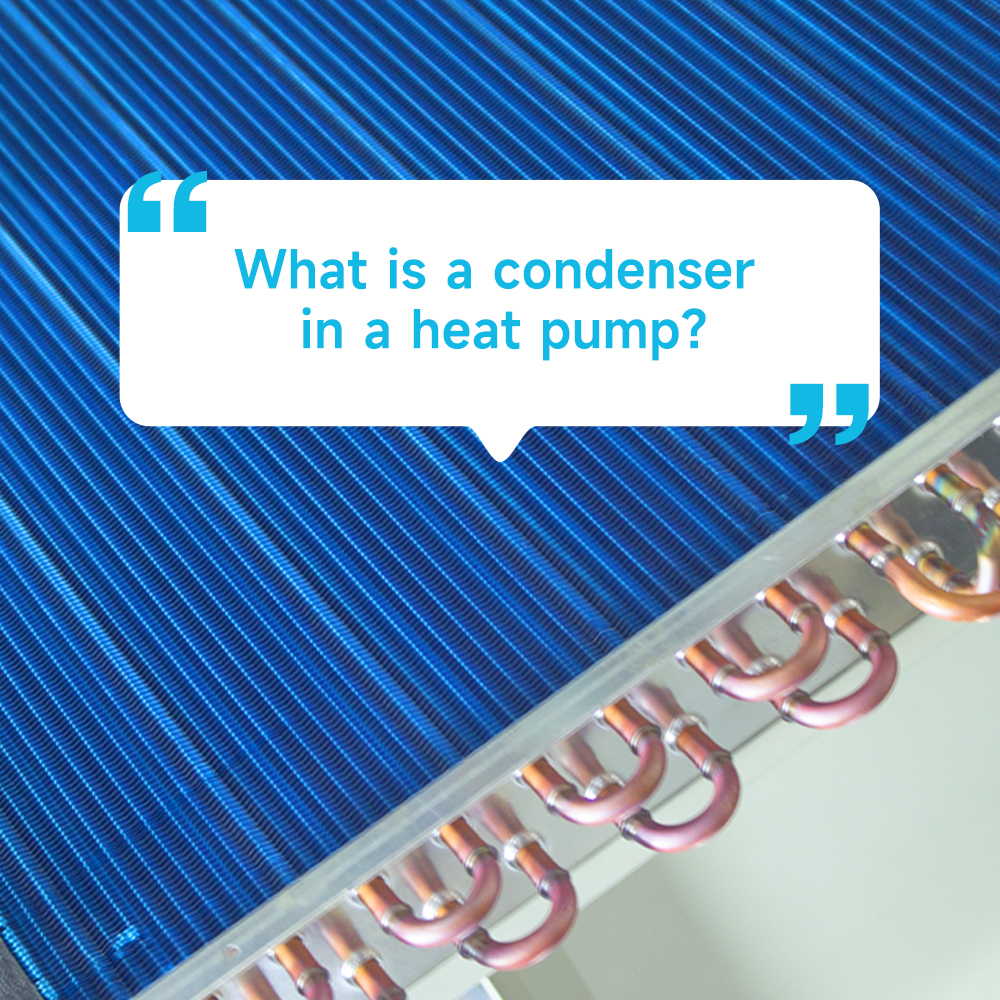

O que é um condensador em uma bomba de calor?

As bombas de calor são dispositivos modernos que aquecem ou resfriam espaços com mais eficiência do que as opções tradicionais, como fornos e caldeiras. A sua eficiência permite poupar nos custos de energia, pois têm baixos custos operacionais e são também amigos do ambiente.

Para desempenhar as suas funções de aquecimento e arrefecimento, as bombas de calor dependem de quatro componentes principais; o evaporador, o compressor, o condensador e a válvula de evaporação. Aqui está uma visão geral do que é um condensador em uma bomba de calor, como funciona, tipos de condensadores e dicas sobre cuidados e manutenção de um condensador de bomba de calor.

O que é um condensador em uma bomba de calor?

Em suma, um condensador de bomba de calor é a parte responsável por libertar o calor absorvido pela bomba de calor para o ambiente necessário, dependendo do modo de funcionamento. Isso porque uma das vantagens de uma bomba de calor é que ela é um sistema único de aquecimento e resfriamento.

Assim, no modo de aquecimento, o condensador direcionará o calor absorvido para os ambientes, enquanto no modo de resfriamento, direcionará o calor para o ambiente externo. Normalmente, as bombas de calor possuem condensadores fora da unidade da bomba de calor.

Como funciona um condensador de bomba de calor?

O funcionamento de um condensador depende fortemente de dois outros componentes da bomba de calor : o evaporador e o compressor. A função do evaporador é absorver o calor da fonte, como ar externo, solo ou água, e transferi-lo para o refrigerante. Geralmente está localizado dentro da unidade da bomba de calor.

Por outro lado, a função do compressor é aumentar a pressão e a temperatura do refrigerante, permitindo-lhe libertar calor a uma temperatura mais elevada no condensador. O o compressor está normalmente localizado fora da unidade da bomba de calor.

Esta informação facilita a compreensão do funcionamento de um condensador na bomba de calor. Durante o modo de aquecimento da bomba de calor, o condensador recebe o gás refrigerante de alta pressão e alta temperatura do compressor. Transfere o calor para o ar interior ou para a água que circula no edifício. Esta ação faz com que o gás refrigerante se condense no estado líquido, que então flui de volta ao evaporador para continuar o ciclo.

No modo de refrigeração, a bomba de calor funciona em sentido inverso, absorvendo o calor do espaço interior e libertando-o para o ambiente exterior. O condensador recebe o gás refrigerante de alta pressão e alta temperatura do compressor.

Dentro do condensador, o gás refrigerante libera calor para o ambiente externo. A liberação ocorre pela circulação do refrigerante através de uma rede de tubos metálicos construídos para dissipar o calor absorvido do ar interno para o ar circundante.

À medida que o refrigerante libera calor, ele condensa novamente no estado líquido e o líquido é então levado de volta ao evaporador para continuar o ciclo. A válvula de expansão diminui a temperatura e a pressão do refrigerante, permitindo que ele absorva o calor do ar interno do evaporador, e o ciclo se repete.

Tipos de condensadores de bomba de calor

Existem alguns tipos diferentes de condensadores de bomba de calor. A escolha de um condensador de bomba de calor depende da escala da área a ser aquecida ou arrefecida, da complexidade da instalação, da eficiência energética necessária e da disponibilidade de recursos de refrigeração que possam ser necessários.

Existem dois tipos comuns de condensadores de bomba de calor:

Condensadores refrigerados a ar

Condensadores resfriados a água

Como o nome sugere, os condensadores resfriados a ar usam o ar externo como meio de resfriamento. Eles normalmente estão localizados fora do edifício e consistem em aletas metálicas que ajudam a dissipar o calor absorvido do ar interno para o ar circundante.

Dependendo do projeto, o ventilador pode estar localizado na parte superior ou inferior do condensador. Eles geralmente são usados ​​em pequenos sistemas de bombas de calor, como edifícios residenciais e aplicações comerciais leves.

A baixa condutividade térmica e capacidade térmica do ar significa que não podem ser utilizados em aplicações com elevada carga térmica. Eles são, no entanto, baratos e menos complexos de instalar e manter. Eles também são excelentes em áreas onde a disponibilidade de uma fonte de água pode ser um desafio.

Os condensadores resfriados a água, por outro lado, usam água como meio de resfriamento. Geralmente são usados ​​em sistemas de bombas de calor maiores, como aplicações comerciais ou industriais. Os condensadores resfriados a água podem ser mais eficientes do que os condensadores resfriados a ar.

Esses condensadores usam um sistema de circuito aberto ou fechado para a água usada no resfriamento. Num sistema de circuito aberto, a água é retirada de uma fonte natural, como um rio ou lago, circulada através do condensador e depois descarregada de volta na fonte. A fonte de água está embutida no sistema condensador em um sistema de circuito fechado. Assim, a água circula pelo condensador e depois retorna para uma torre de resfriamento, onde é resfriada antes da recirculação pelo condensador em um ciclo.

A água tem maior capacidade térmica e condutividade térmica do que o ar, tornando os condensadores resfriados a água mais eficientes. No entanto, eles precisam de um abastecimento de água separado, como uma torre de resfriamento, e podem ser mais complexos de instalar.

Condensadores evaporativos

Existe um terceiro tipo de condensador de bomba de calor denominado condensador evaporativo. É menos popular que os outros dois e exige que o condensador também atue como torre de resfriamento. Em um condensador evaporativo, o refrigerante flui através de uma rede de tubos metálicos cercados por uma série de almofadas ou placas. A água é borrifada nessas almofadas ou placas, ajudando a resfriar o refrigerante e a liberar calor.

À medida que a água evapora, ela absorve o calor do refrigerante e do ar circundante, diminuindo a temperatura do refrigerante. O refrigerante resfriado então flui de volta para o evaporador para continuar o ciclo. Os condensadores evaporativos são altamente eficientes e atendem bem em aplicações industriais de grande escala, desde instalações de processamento químico até usinas de energia.

Existem dois tipos de condensadores evaporativos;

• Condensadores evaporativos de tiragem natural

• Condensadores evaporativos de tiragem mecânica

Condensadores evaporativos de tiragem natural

Os condensadores evaporativos de tiragem natural usam convecção natural para circular o ar através do condensador. Este tipo de condensador é geralmente maior e muitas vezes menos eficiente em termos energéticos do que os condensadores evaporativos de tiragem mecânica.

Em um condensador evaporativo de tiragem natural, o vapor refrigerante quente flui através de uma serpentina ou tubos cercados por água. À medida que a água evapora, ela absorve o calor do refrigerante, fazendo com que ele se condense novamente em líquido. O refrigerante líquido resfriado então flui de volta para o evaporador para continuar o ciclo.

Para acelerar o processo de evaporação, a convecção natural puxa o ar pela parte inferior para dentro do condensador. O ar aquecido mais leve sobe e é ejetado pela parte superior do condensador. O condensador consegue assim a evaporação e resfria o refrigerante, contando com a circulação natural do ar.

Condensador evaporativo de tiragem mecânica

Os condensadores evaporativos de tiragem mecânica usam meios mecânicos para circular o ar através do condensador. Esses condensadores são geralmente menores e mais eficientes em termos energéticos do que os condensadores evaporativos de tiragem natural.

Como é o caso de um condensador evaporativo de tiragem natural, em um condensador de tiragem mecânica, o vapor refrigerante quente flui através de uma serpentina ou tubos cercados por água. A evaporação da água permite absorver o calor do refrigerante, o que faz com que ele se condense novamente em líquido. O refrigerante líquido resfriado então flui de volta para o evaporador para continuar o ciclo.

A diferença está na forma como esse tipo de condensador facilita a evaporação. O ar é aspirado para o condensador por um ventilador mecânico em vez da convecção natural do ar, o que ajuda a resfriar a água e a melhorar o processo de evaporação. A circulação mecânica de ar ajuda a melhorar a eficiência do processo. Isso ocorre porque pode ser controlado com mais precisão do que a convecção natural.

Cuidados e manutenção de um condensador de bomba de calor

O cuidado e a manutenção adequados do condensador da bomba de calor garantem um desempenho ideal e prolongam a sua vida útil. Para começar, aqui estão algumas práticas recomendadas de cuidado e manutenção.

1. Certifique-se de que a área ao redor do condensador esteja sempre limpa: Livre-se de quaisquer detritos, vegetação ou outras obstruções que possam se formar ao redor do condensador. Isso ajuda a garantir que o condensador não esteja bloqueado e tenha fluxo de ar suficiente.

2. Limpe regularmente as serpentinas do condensador: Sujeira, poeira e detritos podem se acumular nelas com o tempo, reduzindo sua eficiência. Mantenha as bobinas limpas usando uma escova macia ou spray de água de baixa pressão.

3. Verifique e substitua os filtros de ar regularmente: Filtros de ar sujos ou entupidos restringem o fluxo de ar na bomba de calor, dificultando o seu trabalho, o que reduz a sua eficiência e compromete a sua vida útil. Verifique e substitua os filtros de ar de acordo com as recomendações do fabricante.

4. Inspecione e limpe as pás do ventilador: Os detritos podem acumular-se nelas, reduzindo a sua eficiência e fazendo com que a bomba de calor trabalhe mais. Inspecione e limpe as pás do ventilador regularmente.

5. Agende manutenção profissional regular: Um técnico qualificado deve verificar seu condensador anualmente. Um técnico profissional está em melhor posição para realizar uma inspeção completa de toda a unidade da bomba de calor, incluindo o condensador, e identificar quaisquer problemas que precisem ser resolvidos.

6. Proteja o condensador durante condições climáticas extremas: Cubra o condensador com uma capa protetora durante condições climáticas extremas. Isso inclui neve pesada ou granizo. A proteção evita danos ao condensador e garante que ele mantenha um desempenho ideal.

Conclusão

Um condensador de bomba de calor é parte integrante de uma bomba de calor, pois é aquele que leva o ar quente para os espaços interiores quando é necessário aquecimento ou o leva desses espaços para os espaços exteriores quando é necessário o arrefecimento. Existem várias opções no mercado e diferentes tipos com base no meio de refrigeração e no design.

O tipo de condensador da bomba de calor influenciará significativamente a adequação geral da unidade da bomba de calor aos seus espaços. Considere as necessidades energéticas do espaço, a facilidade de instalação e, no caso de condensadores refrigerados a água, a disponibilidade de fonte de água ao escolher o condensador da sua bomba de calor.

Além disso, você deve praticar cuidados e manutenção adequados para manter seu condensador funcionando em níveis ideais e prolongar sua vida útil.
