O que é um manipulador de ar para bombas de calor?

Existem certas unidades HVAC que devem andar de mãos dadas. No momento em que uma unidade é instalada, é obrigatória a instalação da outra para desfrutar de um condicionamento doméstico perfeito. Este é o tipo de relação que existe entre um manipulador de ar e uma bomba de calor. A bomba de calor é a unidade externa que retira o ar de fontes externas, enquanto o manipulador de ar é o componente interno que dispersa o ar dentro de sua casa.

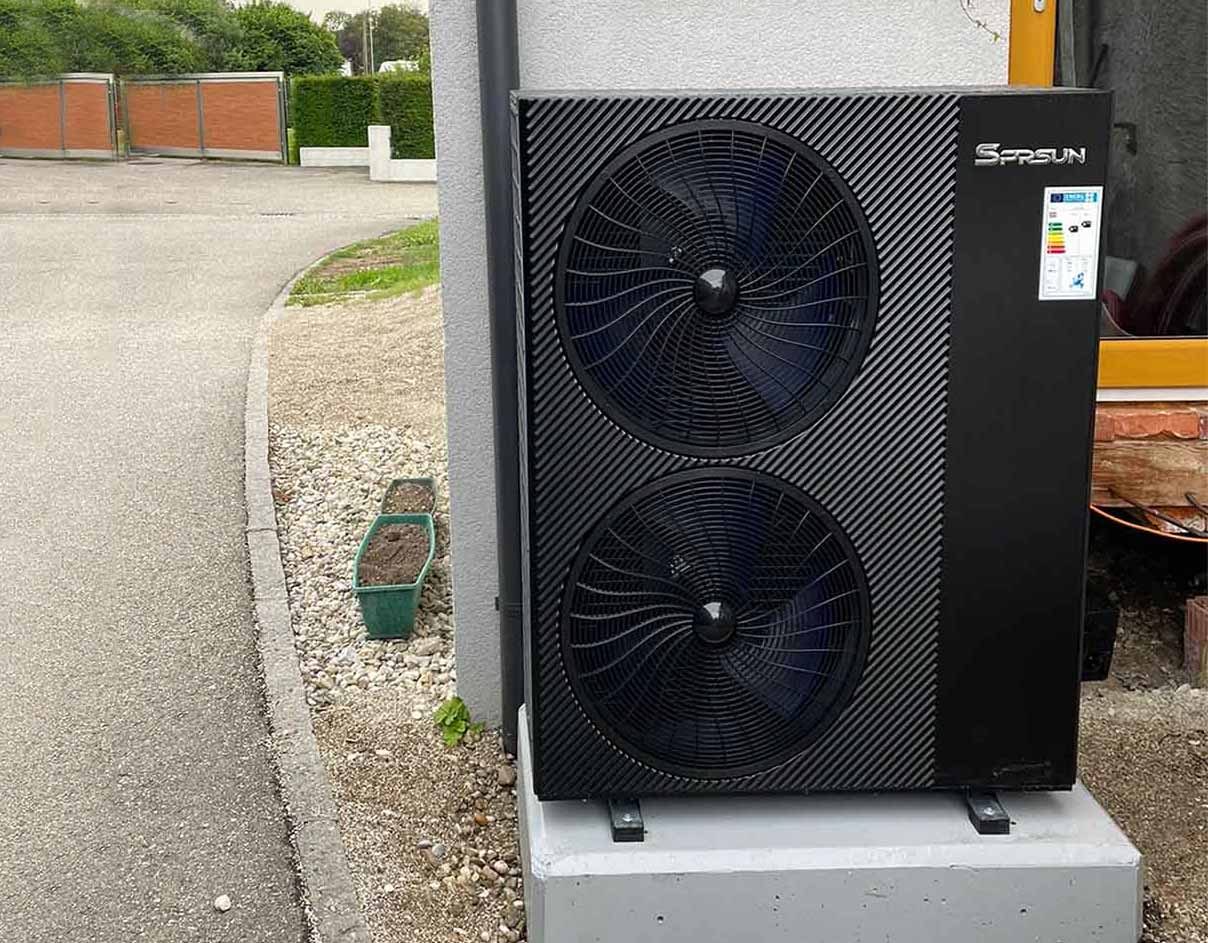

Fonte: Bomba de calor de fonte de ar SPRSUN

Neste post do blog, vamos enfatizar a relação que existe entre bombas de calor e manipuladores de ar, não deixando para trás os tipos de manipuladores de ar para bomba de calor e outras peças cruciais que tornam o condicionamento doméstico eficiente.

O que é um manipulador de ar com bomba de calor?

Os manipuladores de ar da bomba de calor são um componente crucial que supervisiona a propagação do ar controlado em todos os cantos da sua casa. Sem um manipulador de ar, não há como uma bomba de calor dispersar o ar condicionado dentro de um edifício, por isso muitas vezes são emparelhadas.

Embora as bombas de calor sejam o principal componente externo, um manipulador de ar é um dos componentes essenciais que compõem a unidade interna.

O manipulador de ar está alojado em um gabinete de metal retangular ao lado de outros componentes, como bobina do evaporador, filtro de ar, motor do soprador e faixa de aquecimento elétrico. Todos esses componentes juntos regulam a temperatura do ar que será liberado pelos dutos de ventilação e também garantem que toda sujeira e detritos sejam filtrados adequadamente.

Tipos de manipuladores de ar

Os manipuladores de ar podem ser agrupados em três tipos principais para atender aos recursos necessários à sua bomba de calor.

● Unidade empacotada: Esta é uma unidade independente que abriga componentes de aquecimento, resfriamento e tratamento de ar em um único sistema. Esta unidade é instalada ao ar livre ou em telhados de edifícios comerciais e residências com espaço limitado. Não funciona apenas com bombas de calor ar-ar, mas também pode ser combinado com bombas de calor ar-água para aquecer o ar interno e a água.

● Sistema Split: Este tipo de manipulador de ar possui um componente interno e externo. A parte interna é composta por múltiplos controles que podem ser configurados de acordo com a necessidade do apartamento, enquanto a componente externa possui um condensador com compressor. É adequado para grandes edifícios porque permite definir temperaturas diferentes para cada divisão.

● Unidade Fan Coil: Este é o manipulador de ar com maior eficiência energética e contém serpentinas para aquecimento e resfriamento. Esta unidade só é instalada em residências com Sistema de condutas HVAC para poder manter uma temperatura precisa em toda a sua casa.

Partes de um manipulador de ar

Cada manipulador de ar contém alguns componentes principais projetados para realizar funções específicas. Discutiremos quatro partes principais abaixo:

● Bobina do Evaporador: A bobina do evaporador é a parte responsável pela absorção de calor e umidade do ar interno. A bobina é feita de metais resistentes à ferrugem ou alumínio e é conectada ao condensador externo por uma linha de refrigerante. Assim que o termostato é ligado, o refrigerante flui para a bobina para absorver o calor e a umidade do ar que passa.

● Motor do ventilador: Depois de o ar absorvido ter sido condicionado pela bomba de calor, o motor do ventilador distribui o ar do sistema para todas as condutas presentes na casa. Um motor soprador pode variar em potência e tamanho dependendo de seu projeto e dos requisitos da casa. Os motores sopradores são de três tipos, classificados de acordo com seu nível de velocidade. Eles incluem; velocidade única, multivelocidade e velocidade variável.

● Filtro de Ar: O filtro de ar é responsável por reter as partículas de poeira antes de liberar o ar para dentro e para fora de sua casa. Esta é uma parte muito importante porque protege os componentes internos do manipulador de ar e também garante que o ar limpo circule dentro de um apartamento. É por isso que ele precisa ser limpo regularmente ou substituído, se necessário.

● Faixa de calor elétrica: Esta é uma peça opcional que não vem com todas as bombas de calor de tratamento de ar. Ele contém o mesmo elemento elétrico que está presente dentro de um bomba de calor de água quente . Este elemento elétrico fornece calor adicional ao ar que passa por um manipulador de ar, por isso é predominantemente utilizado em áreas com períodos de frio prolongados.

Como funciona um manipulador de ar em bombas de calor?

O processo de tratamento de ar que trabalha em bombas de calor envolve puxar o ar interno através de dutos de retorno, filtrar e regular o ar antes de liberá-lo de volta para a sala através de dutos de abastecimento.

O manipulador de ar faz isso puxando o ar através de um duto de retorno e passando-o sobre um filtro para remover partículas de poeira. Depois disso, o ar passa por uma serpentina do evaporador onde é resfriado ou aquecido. Se for solicitado ar quente, o sistema bombeia imediatamente um refrigerante de alta temperatura do condensador externo, passando pela linha de refrigerante para aquecer o ar presente na serpentina do evaporador. Finalmente, o ventilador dispersa o ar para a sala através do seu duto de alimentação.

Se for solicitado ar frio, o mesmo processo acontece, mas desta vez o sistema retira um gás de baixa pressão do condensador. O gás de baixa pressão resfria o ar dentro da bobina do evaporador antes que o ventilador o disperse dentro da sala.

Benefícios de um manipulador de ar para bombas de calor

Um manipulador de ar é projetado principalmente para aumentar a eficiência e o fornecimento de ar de uma bomba de calor. Abaixo estão os benefícios notáveis ​​de emparelhar a bomba de calor com manipuladores de ar:

● Zoneamento preciso da temperatura interna: Os manipuladores de ar trabalham em conjunto com os amortecedores dentro de um duto para direcionar o fluxo de ar para cada seção de um apartamento. Dá aos usuários a oportunidade de definir um nível de temperatura exclusivo para diferentes áreas da casa.

● Melhor qualidade do ar interno: Os manipuladores de ar ajudam a manter um espaço saudável usando seu filtro para reter todo o pólen, poeira e esporas de mofo que teriam circulado de volta para sua casa.

● Proteja o componente interno da bomba de calor: O ar interior aspirado através da conduta de retorno da bomba de calor contém frequentemente partículas de pó que podem danificar o seu componente interno a longo prazo. O manipulador de ar garante que toda a sujeira fique presa em seu filtro antes que o ar interno entre no sistema.

● Controle de Umidade: Ao condicionar o ar interno, a serpentina do evaporador do manipulador de ar reduz o nível de umidade presente no ar liberado de volta para o ambiente interno. Isso evita o acúmulo de umidade que pode evoluir para mofo.

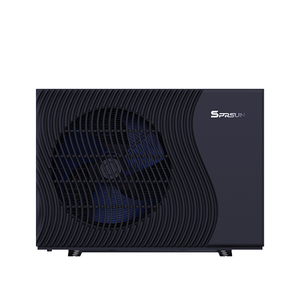

● Eficiência Energética: O tratamento de ar evita que as bombas de calor consumam mais energia porque funciona a uma temperatura constante. Unidades como a bomba de calor R290 reduz ainda mais a taxa de poupança de energia em 15-35% devido à sua alta Índice de Eficiência Energética Sazonal (SEER.

Quando substituir o manipulador de ar de uma bomba de calor

Quando os componentes de um sistema HVAC envelhecem, o seu nível de desempenho começa a cair até chegar a um estágio em que não podem mais servir a sua finalidade. A vida útil estimada de um manipulador de ar com bomba de calor é de 10 a 12 anos. Após este período, é aconselhável adquirir uma nova unidade de profissionais Fabricantes chineses de bombas de calor para máxima satisfação.

Ao substituir um manipulador de ar, é melhor substituí-lo junto com todos os componentes HVAC dentro e fora de sua casa. Isso ocorre porque vários fabricantes geralmente projetam o manipulador de ar versus a bomba de calor para serem simplificados como um sistema combinado que opera de maneira ideal quando combinados entre si.

Outro motivo para substituir seu manipulador de ar são os casos em que você enfrenta problemas como fluxo de ar fraco, eficiência energética reduzida e um manipulador de ar congelado.

Conclusão

O manipulador de ar é uma unidade HVAC que as pessoas costumam confundir com uma bomba de calor. As bombas de calor e os manipuladores de ar são unidades separadas do sistema HVAC. No entanto, eles funcionam lado a lado, usando peças como filtros de ar, motores de ventilador e serpentinas do evaporador para garantir que o ar transferido de fontes externas seja condicionado e disperso adequadamente em sua casa.
