Isı Pompası Termostatının Kablo Bağlantısı Nasıl Yapılır? Bilmeniz Gereken Her Şey

Isı pompası, ısıtma ve soğutma için kompresörü çalıştırır. Isı pompasının dahili ısıtma bandına bağlanmasıyla ısıtma ve iklimlendirme sisteminiz yeniden canlandırılır. Termostat, isteğe bağlı ısıtma bandıyla kurulan ısı pompası sisteminin tam çalışmasını kontrol eder.

Termostat üreticisinin algoritmaları, ısı pompası için en uygun zamanları ve aralıkları, modeliniz için olası ısıtma seviyelerini, ısıtma çubuğunu ve iç mekan fanının hızını gösterir. Sisteminizin kontrol parametrelerine, her termostat modelinin tanımladığı anahtarlar aracılığıyla erişilen Termostat Konfigürasyonu menüsünden ulaşılabilir. Parametrelere ilişkin bilgiler şurada bulunabilir: ısı pompasının montaj talimatları ve ısıtma bandı.



Isı Pompası Termostatını Bağlamak İçin İhtiyacınız Olan Şeyler

Tornavida

Tel Sıyırıcılar

Kesme Pensesi

Plastik Kablo Bağları



Isı Pompası Termostatını Bağlama Çeşitleri

Isı pompaları ısıyı bir yerden başka bir yere taşır. Isıtma ve soğutma arasındaki geçiş mevsime ve termostat ayarına bağlıdır. Ayrıca, hava kaynaklı ısı pompaları iki nedenden dolayı yedek ısıtma yöntemlerine sahiptir.



ne zaman ısı pompası sistemi buz çözme işlemine başladığında yedek bir ısı kaynağına ihtiyaç duyar.



Isı pompaları için yedek veya yedek ısıtmanın ana yöntemi elektrikli bant ısıtıcılarıdır. İkinci en yaygın yedek ısı kaynağı gazlı fırındır. Son olarak bu iki farklı yöntem, ısı pompası termostatının ayrı bir şekilde bağlanmasını gerektirebilir.



Isı Pompası Tel Etiketleri

C kablosunun adı ve bağlantısı - eski C kablosu? Bu, birçok insanda hazımsızlığa ve uykusuz gecelere neden olan yaygın bir sorundur. Bunun nedeni çoğu modern termostatın çalışması için bir C-teline ihtiyaç duymasıdır. Her zamanki 24 VC kablosu, kontrol transformatöründen ve yukarıda belirtilen R kablosundan gelir. Dört telli HVAC sistemi kontrol transformatörü. Bir tarafı yine transformatördeki şebeke gerilimi içindir, diğer tarafı ise transformatörün diğer tarafından gelen 24 V kontrol gerilimidir.



Tam bir devre elde etmek için bir kaynağa, yola ve yüke ihtiyacınız vardır. Bu durumda transformatör kaynaktır, R-tel ve C-tel yollardır ve termostat da yüktür.



R kablosunun tanımı ve bağlantısı - R kablosu, 24 V kontrol transformatörünün 24 V sıcak kablosudur. Sisteminizdeki kontrol rölelerini ve bağlantılarını etkinleştirmenin yolu budur. Termostat sadece bir anahtardır ve transformatörden gelen güç bu cihaz üzerinden gelir.



Kablolama Sorunu C

C-telinin rengi genellikle koyu mavidir.

Bu, termostatta doğru miktarda kablo yoksa yeni termostat kablosunu yeni termostata bağlamanız gerekeceği anlamına gelir. Başka bir deyişle, yeni termostatınızın düzgün çalışması için doğru sayıda iletkene sahipsiniz. Isı pompası termostatı, klima termostatından daha fazla bağlantı gerektirir. Bu aynı zamanda C-telini de sağlar.



R-tel Klipsleri için Diğer İsimler ve Teller

Bir termostatı besleyen iki transformatöre sahip olamazsınız. Yalnızca bir transformatörünüz varsa, sağ ile RC terminali arasında muhtemelen bir aktarma teli (veya bakır bant) vardır. Jumper'ınız yoksa kırmızı kabloların bağlantısı kesilecektir. Filament transformatöründe RH'de biten kırmızı bir kablo bulunur. Ayrıca soğutma sisteminin kontrol transformatöründe RC istasyonunda biten kırmızı bir kablo bulunmaktadır.



Bazı kişiler bu durumda neden tek bir ortak iş parçacığını veya C iş parçacığını kullanmaları gerektiğini merak edebilir. Özellikle kariyerine HVAC'da başlayan bir acemi için büyük soru. Bu korktuklarını gösteriyor. Bunun nedeni tüm nötrlerin (çoğu durumda) aynı olmasıdır. Çok pahalı olmadığı sürece müşteriye her zaman transformatörün kablolarını yeniden bağlamasını tavsiye ederim. Her iki sistemdeki transformatörlerin çoğu, her iki sistemdeki tüm kontrollere güç sağlamak için gereken VA'yı kaldırabilir ve yeniden kablolama kolaydır (en azından benim için).



Isı Pompaları için Diğer Kontrol Terminalleri ve Kablo Tanımları

Kablo terminali Y'yi tanımlayın - Bu renk genellikle sarı bir teldir ve Y terminaline gider. Bir ısı pompasında bu, soğutma için kullanılır. Kondenserde kompresör kontaktörü açılır.



O kablo etiketi - Bu, yoğunlaştırma ünitesindeki çek valf için geçerlidir. Ters çevirme valfi, termostat ayarına bağlı olarak kondansatörü ısıtmadan soğutmaya ve geri ısıtmaya dönüştürür.



Kablo Kelepçesi W'yi Ayarlayın - Bu renk genellikle beyazdır ve W Kelepçesine gider. Isı pompasıyla bu, ek bir ısı kaynağıdır. İster elektrikli ısıtma şeritleri ister gazlı fırın (çift güç) olsun, W-Station bunu kontrol eder. Bu tel aynı zamanda klima santralleri/fırınları ve kondansatörlerle de çalışır. Kondenser kontrol panelindeki buzları çözer ve sistemin buzunu otomatik olarak çözer. Buz çözme moduna geçtiğinde yedek ısıtma etkinleştirilir. Çoğu durumda, termostatı değiştirirken kapasitörün kablolaması konusunda endişelenmenize gerek yoktur.



Isı Pompası Termostatına İlave Bir Termostat Bağlayın

Bazı durumlarda dağıtım gerektiren bir sisteminiz vardır. Konut katman sistemlerinin çoğu iki katmanlı sistemlerdir. Bu durumda W2 bağlantılı ve Y2 bağlantılı bir termostata ihtiyacınız vardır. Bu konektörlerin renkleri farklıdır ancak çoğu durumda W2 siyah, Y2 ise açık mavidir. Sisteme bağlı olarak W2, yedek ısı kaynağı olan acil durum ısıtması için kullanılabilir. Bazen yedek ısıtıcı olarak da adlandırılır ve yoğuşma ünitesinde bir sorun olduğunda kullanılır.



Bazı durumlarda termostat terminali Aux / E / W2 olarak etiketlenir.

Eski termostatınız iki ayrı kablo kullanıyorsa ve bunları Aux ve E terminallerinde ayrı ayrı sonlandırıyorsa, bu kabloları bir araya toplamak için fazladan bir kablo ve kablo kullanın. Ardından yardımcı kabloyu Aux / E / W2 *'ye bağlayın. * Her zaman üreticinin kablolama talimatlarına uyun. Üreticilerin bunu doğru şekilde yapabilmek için farklı kablolama talimatları olabilir.



Nadiren ama yine de mümkündür. Geleneksel bir klimanız veya ısı pompanız varsa ve bir RC-RH köprüsü varsa, yalnızca bir adaptörünüz olur ve sisteminizde iki transformatör olması konusunda endişelenmenize gerek kalmaz.



Çalışma sorunlarınız varsa, hava işleminden termostata ve yoğuşma ünitesine kadar aynı bağlantılara sahip olduğunuzdan emin olmanız zorunludur. Ayrıca termostat sorunlarını gidermek için buradaki diğer kaynaklarımızı (diğer makaleleri) kullanın.



Isı Pompası Termostatının Kablo Bağlantısının Yapılmasıyla İlgili İpuçları

Hangi iplik renginin nereye gideceği konusunda sorunuz varsa yukarıdaki tablo yardımcı olacaktır. Termostat kabloları kullanışlıdır. Güç kaynağı için kırmızı gibi renkler R istasyonuna gider. Diğer renk ve istasyonlarda olduğu gibi. Termostatı son olarak kimin bağladığına bağlı olarak kabloların renk koduna uymamış olabilirler.



Eski kabloları çıkarmadan önce kabloların fotoğrafını çekin ve eski termostatın alt tabanına gelin. İleride başvurmak üzere fotoğraf çekmek için telefonunuzu kullanın.



Herhangi bir kablolama girişiminde bulunmadan önce daima güç kaynağının kapalı olduğundan emin olun. Bunu yapmayı unutursanız, transformatör yanabilir veya AG devre kesicisini attırabilir. Veya alçak gerilim sigortasını yakın.

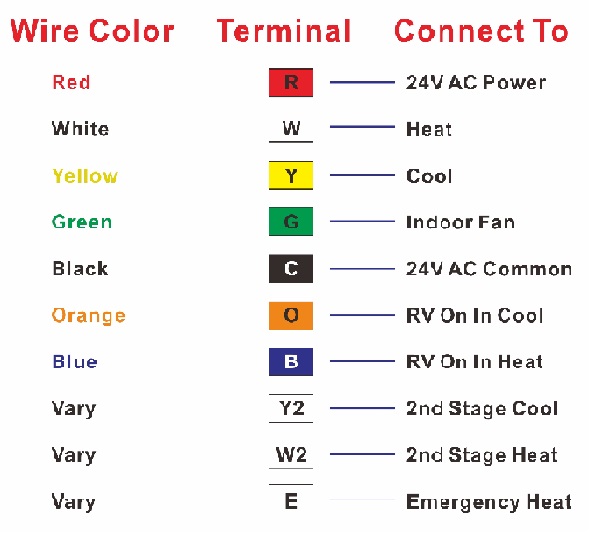

Renklerin, niteliklerin ve amaçların tam listesi için buraya bakın - Isı Pompası Termostat Kablo Renkleri.

Sıcaklığınız burada açıklanandan farklı olabilir. Yukarıdaki ısı pompası devre şeması ısı pompası termostatının yaklaşık %90'ını kapsar.



Not: Bazı termostatlarda, ayarlandığında ısı pompasını kapatan Acil Durum Sıcaklığı adı verilen bir özellik bulunabilir. Daha sonra ana ısıtma kaynağı haline gelen banttan gelen ısıyı etkinleştirir. Enerji maliyetleri genellikle ısı pompası sistemine göre daha yüksek olduğundan bu işlev yalnızca sınırlı bir süre için kullanılmalıdır. Kullanılan istasyon E.



Çoğu modern programlanabilir termostatta bulunan aşağıdaki özelliklere dikkat edin.



• Gelen gücün düşük olduğunu gösteren düşük voltaj testi.

• Sisteminizin neden düzgün çalışmadığını söyleyen hata kodları.

• Kompresörün en az 3 dakikalık kapalı kalma süresi, kompresörde kısa devrenin önlenmesine hizmet eder. Kısa bir kompresör döngüsü ömrünü kısaltır.

• Hedef sıcaklık için programlanabilir gündüz ve gece ayarları.

• Hafta sonu ayarları ve tatil indirimi işlevleri.

• Bir akıllı telefon veya bilgisayar aracılığıyla termostat durumunu ve kontrol parametrelerini uzaktan kontrol etme yeteneği. Bu özellik termostatın maliyetini arttırır.



Isı Pompası Termostatının Kablolarının Nasıl Yapılacağına İlişkin Sonuç

Son adım olarak daima termostat üreticisinin kablolama ve kurulum talimatlarını izleyin. Yeni takılan bir termostat, özel bir ısı pompası konfigürasyonu gerektirir. Talimat kılavuzunun amacı, ayarlarda gezinmenize ve termostatın bir ısı pompası olarak düzgün çalışması için gerekli değişiklikleri yapmanıza yardımcı olmaktır.



Bağlamak için başka kablo konfigürasyonları da vardır. ısı pompası termostatı, ancak bunlar temel bilgilerdir. Umarız bu, kablolamayı daha iyi anlayabilmeniz için açıklanmıştır. Daha temiz hava için nemlendiriciniz ve elektronik hava filtreniz varsa bu cihazlar için ek kablolara ihtiyaç vardır. Bu kablolar için termostatın temel kablolama talimatlarını izleyin. Kafanız karıştıysa bir uzmana başvurun. Ayrıca, profesyonel bir HVAC teknisyeninin bunu sizin için yapması, uzun vadede zayıf kablolama nedeniyle bir şeyi yakmak yerine daha ucuz olacaktır.

Termostat ve Isı Pompası Kablolama Talimatları --- yalnızca SPRSUN ürünleri için

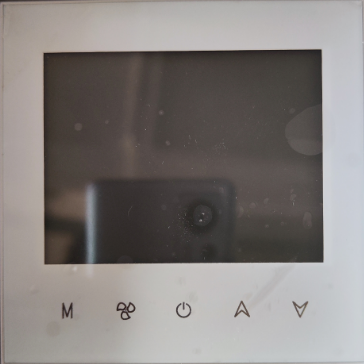

1. Termostatın görünümü

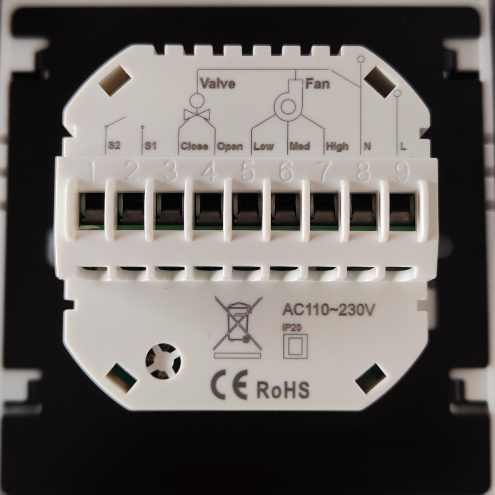

                                  Ön Arka

2. Termostat ve ısı pompası kablolaması

2.1 R32 Yosun İklim Serisi

2.2 R32 CAREL İnvertör Serisi
