Görüntüleme: 1841 Yazar: Site Editörü Yayınlanma Tarihi: 2023-11-23 Kaynak: Alan
Isı pompaları, çevre dostu bir şekilde enerji verimliliğini arttırırken enerji tüketimini azaltmak için uygundur. HVAC teknolojisine yönelik artan küresel memnuniyet, ısı eşanjörünün enerji verimliliğini artırmaya yönelik farklı yolların geliştirilmesinde öncü bir faktördür.
Bununla birlikte, ısı eşanjörü, tüm ısı pompası sisteminin performans istikrarında önemli bir rol oynar. Tüm ısı pompası eşanjörleri benzer temel tasarım prensiplerine sahiptir. Ancak yüksek performanslı ısı pompaları optimum ısı eşanjörlerine ihtiyaç duyar. Bir ısı eşanjörünün çalışma prensibi, tasarımı, uygunluğu ve diğer hayati yönleriyle başlayalım.
Isı eşanjörü, ısı enerjisi döngüsünün temel parametrelerine odaklanan bir ekipmandır. Termodinamik, değişen özelliklere sahip akışkanlarda ısı akışına izin verir. Isı eşanjörü tasarımları gelenekselden son yeniliklere kadar çeşitlilik gösterir.
Tasarım özellikleri işleme tesisleri ve endüstriler gibi uygulamalar tarafından belirlenir. kanıtlanmış popülaritesi, HVAC sistemlerinde ısı eşanjörlerinin olağanüstü sıcaklık dağılımına ve maliyet etkinliğine bağlanabilir. kullanımı Soğutma sistemlerinde ısı eşanjörlerinin da oldukça uyarlanmıştır.
Termal dinamik yasalar, cihazda ısının nasıl değiştirildiğini belirler. Isının doğal davranışı, yüksek sıcaklıktaki bölümlerden düşük sıcaklıktaki bölümlere doğru akmasıdır. Isı pompası sistemleri temel olarak ısıyı bir ısı kaynağından bir ısı emiciye aktarır; ısı yaratmak yerine hareket prensibini kullanırlar.
Isı transfer modları, prosesin soğutucuda ayrı olarak gerçekleşmesini sağlamada etkilidir. Bu nedenle, bir ısı eşanjörü tek bir cihaz değil, daha ziyade ısı transferini kolaylaştırmak için birlikte çalışan bobinler, plakalar, tüpler ve diğer bileşenlerin bir kombinasyonudur. Gelin derinlemesine bir göz atalım:
● İletim - Isı transfer süreci değişen kinetik enerjiye sahip molekülleri içerir. Molekülleri çarpıştığında kinetik enerjisi yüksek olanlar düşük olanlara ısı enerjisi aktarır. Isı eşanjörleri, akışkanlar arasında bariyer görevi gören ve iletim için bir yol görevi gören duvarlara sahiptir. Cihazlar Fourier'in Isı İletimi Yasasını kullanıyor ve süreç termal denge noktasına kadar devam ediyor.
● Konvansiyon - Bu süreç Newton'un Soğuma Yasasını içerir. Bir ısı pompasının buzdolabı, ısı eşanjörünün duvarı boyunca hareket ederken termal enerjiyi geçirir. Isınan moleküller düşük yoğunluklarından dolayı genişler ve yukarı doğru hareket eder. Bu hareket sırasında daha soğuk olanlarla temasa geçerek onlara ısı enerjisini aktarırlar. Isıtılan moleküller aşırı ısıyı kaybettiklerinde yoğunlukları artar ve düşer. Sürekli süreç konveksiyon akımı olarak bilinir.
● Termal Radyasyon – Elektromanyetik enerjinin yüksek sıcaklıktaki bir yüzeyden yayıldığı süreçtir. Radyasyon bir transfer ortamı gerektirmediği için serbest akışlıdır.
Bu prensipleri ısı pompası soğutucu akışkanının hareket süreci olarak düşünün. Isı alışverişi sürecinde aşağıdaki gibi farklı akış konfigürasyonları vardır:
Bu ısı değiştiricideki akışkanların hareketi aynı hizadadır ancak hareket yönü terstir. Akışkanlar, ısı değiştiricide sabit bir sıcaklık değişimini korur. Oldukça verimlidirler, dolayısıyla popülerlikleri vardır ve akış konfigürasyonu, eş zamanlı akış konfigürasyonuna göre daha düşük bir yüzey alanı kullanır.
Bu ısı eşanjörleri gaz veya buhar akışkanlar için uygundur. Gaz tüpün dış yüzeyinden geçerken bir tüp sıvıyı tutar. Bu akış konfigürasyonundaki akışkan hareketi diktir ve verimliliği, hibrit ve karşı akımlı muadilleriyle karşılaştırıldığında orta düzeyde derecelendirilebilir.
Bu, yukarıda bahsedilen tüm ısı eşanjörü konfigürasyonlarını bir araya getiren bir yeniliktir. Basitçe söylemek gerekirse, aynı ısı eşanjöründe birden fazla hareket akışı meydana gelir. Basınç, sıcaklık ve maliyet gibi kısıtlamaların olduğu uygulamalar için ideal seçimlerdir.
Tüm ısı eşanjör tipleri farklı amaçlara hizmet eden bileşenlere sahiptir. Bu ısı pompası kategorisinde bariyer görevi gören plakalar ve tüpler bulunur ve bu sayede ısı değişim işlemi sırasında sıvıların karışmaması sağlanır.
Borunun veya plakaların duvarlarının imalatında kullanılan malzeme çoğunlukla metaldir. Dolaylı ısı değiştirici türleri şunlardır:
● Plaka Isısı - bu cihazlarda birbirine yakın bir şekilde birleştirilmiş ince plakalar bulunur. Bireysel plakalar ayrı sıvı akışına izin verir. Bu tipin akış konfigürasyonu ters akımdır ve yastık kanatçıklar veya plaka kanatçıklar gibi modifikasyonlara izin verir.
● Kabuk ve Boru - bu tür, daha büyük bir silindir mahfazası içinde birden fazla boruya sahiptir. Borular, akışkanların ısı eşanjörü borularının içinde ve dış yüzeyinde aktığı yerde ayrılmıştır. Kabuk ve borulu ısı eşanjörleri karşı akıma veya eş zamanlı akışa izin verir ve hem tek/çift fazlı akışkanlarla uyumludur.
Adından da anlaşılacağı gibi bu tipteki ısıl enerji aktarımı herhangi bir ayırıcı bileşen gerektirmez; bunun yerine ısıyı aktarmak için doğrudan teması kullanır. Bu tip daha az bileşen nedeniyle uygun maliyetli bir seçenektir. Denizcilik, atık ısı sistemleri ve soğutma için uygundurlar.
Isı pompalarındaki ısı eşanjör sistemleri, gelişmiş tasarımlar, sıcaklık dağılımı ve maliyet etkinliği açısından uzun bir yol kat etti. Bu teknolojinin temel amacı, bir ısı pompasındaki termal enerji döngüsünü kolaylaştırmaktır; dolayısıyla, enerji verimliliğinin sağlanmasında tasarım hususları çok önemlidir.
Optimum enerji verimliliğine sahip ısı eşanjörlerine örnek olarak aşağıdakiler verilebilir: R290 ısı pompası . Optimum verimlilik tasarımlarına olanak tanıyan ısı pompası teknolojisindeki gelişmelerden bazıları şunlardır:
Zamanla teknoloji, gelişmiş özelliklere sahip malzemelerin önünü açtı. Önceki ısı eşanjörü modelleri daha az dayanıklılık ve verimlilik sunuyordu. Örneğin çoğunlukla bakır ve karbon çeliği kullanılarak üretildiler. Bu malzemelerin korozyona dayanıklı hale getirilmesi için kalınlaştırılması gerekiyordu.
Günümüzde mühendisler, daha iyi ısı iletkenliğine sahip malzemeler kullanarak ısı eşanjörleri üretirken, alaşım bileşimi ve kaplama çözümlerindeki ilerlemeler, uzun ömürlü ve optimum performanslı ısı eşanjörlerine olanak tanıyor.
Isı pompasındaki ısı eşanjörünün çalışması sırasında ortaya çıkma eğiliminde olan çeşitli sorunlar vardır. Isı pompası teknolojisindeki yenilikler çoğunlukla bu aksaklıkların üstesinden gelme veya ortadan kaldırma ihtiyacından ilham almaktadır, bu nedenle yeni model ısı eşanjörleri daha güvenli tasarımlara sahiptir. Operasyon güvenliğini artıran yay hareketi ve yüzer tüpler gibi özelliklerle birlikte gelirler.
Bu, geniş bir ekipman yelpazesi için benzersiz bileşenlerin üretilmesine yönelik modern bir tekniktir. Bu yenilik onlara standart üretme olanağı sağladığı için mühendisler artık tasarım özgürlüğünün tadını çıkarabilirler . AC ısı eşanjörü tasarımlarının yanı sıra yüksek performanslı ısı pompaları için özelleştirmeler 3D baskı aynı zamanda ısı eşanjörünün daha küçük ve hafif bileşenlerinin kullanılmasına da olanak tanır.
Isı değiştirici üreticileri bilgisayarlı komutlarla optimum ısı değiştiricileri üretebilecektir. Performans sorunlarını ve çözümlerini tahmin etmek için yapay zekanın kullanılması, üretim sürecinin parametrelerine öncülük ederek süreci daha hızlı ve daha verimli hale getirecek.
Mühendislerin maksimum verimlilik için kullanmayı düşündükleri çözümlerden biri, ısı eşanjörü tasarımına nanomalzemenin eklenmesidir. Bunun, ısı değişim sürecini iyileştireceği ve bu cihazı üretmek için gereken bileşenleri azaltacağı öngörülüyor.
Bu ilerleme, yüksek performanslı ısı pompalarına dahil edilebilecek daha kompakt tasarımlara olanak sağlayacaktır. Daha az ağırlığa ve geliştirilmiş ısı transferine sahip olacaklar.
Isı değiştiriciler, farklı sıcaklıktaki akışkan molekülleri arasında ısının geçişini kolaylaştırmak üzere kalibre edilmiş cihazlardır. uyumlu çok çeşitli akışkan türleri mevcuttur . klima ısı eşanjörleriyle Proses akışkanı veya yardımcı akışkan kategorilerine giren
Modern ısı pompalarında yaygın olarak kullanılan akışkan soğutucudur. Bu cihazlar çeşitli endüstrilerde hem ısıtma hem de soğutma süreçlerinde önemli bir rol oynamaktadır.
Temel olarak bu sistemler termal enerji transferi için alanı kullanır. HVAC sistemlerindeki ısı eşanjörü, ısı ve soğuk havanın değişimi yoluyla çalışır. Bazı ısı eşanjörü sorunlarının tüm HVAC sisteminin genel işlevini etkilemesi muhtemeldir.
Hasarlı bir ısı eşanjörü, ısı değişim sürecini kolaylaştıramaz, bu da bina içindeki konforu ve hava kalitesini etkiler.
Belirli akışkanlar için farklı tipte ısı değiştiriciler planlanmıştır. Örneğin sudan havaya tip bir ısı değiştiricide S şeklinde metal borular ve bobinler bulunur. Buhar gazları ve çevredeki hava arasında termal enerji alışverişi yaparak ısı üretir. Görünümü amacına ve bağlamına göre değişir.

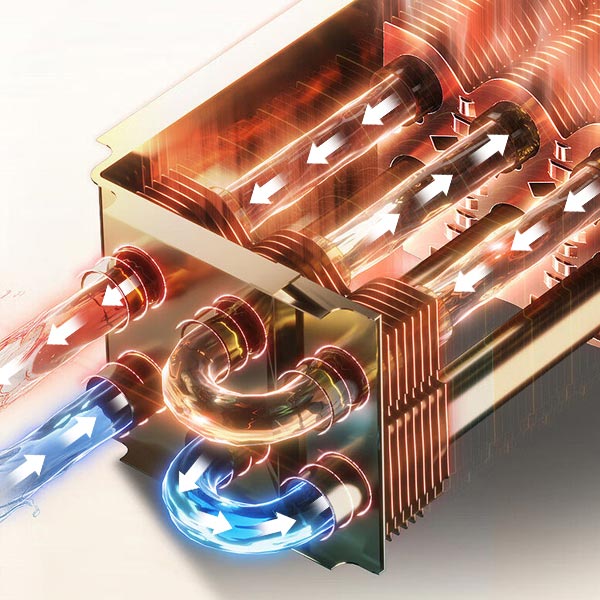

Şekil 1: Isı Eşanjörünün Çizimi
Isı değiştirici teknolojisi çeşitli sistem ve cihazlarda uygulanabilmektedir. HVAC Sistemi
Isıyı hava ile diğerleri arasında aktararak oda sıcaklığının düzenlenmesi ihtiyacı için bizi ısı eşanjörleri haline getirir.
sıvılar. HVAC, havayı dairesel bir hareketle sıkıştırmak için kaydırmalı kompresör ısı pompası kullanır, bu da sıcaklık değişiminde verimliliği artırır.
SPRSUN tarafından tedarik edilen, farklı ısı değişim özelliklerine sahip çeşitli tipte ısı pompaları bulunmaktadır. Bunlardan bazıları Split Sistemler, Soğuk İklim sistemleri ve DC Inverter sistemlerini içerir.
Kimya tesisleri ve üreticileri, farklı işlemler sırasında sıcaklığı kontrol etmek için ısı eşanjörü teknolojisini kullanır. Otomotiv endüstrisi de bu cihazları araç motorlarını soğutmak için kullanıyor.
Klimalarda sızıntı yapan çatlakları teşhis etmek için kullanılan en yaygın teknik, ortamdaki karbon monoksitin ölçülmesidir. Ölçüm süreci, bir CO algılama cihazı kullanılarak ısı çalışırken iklimlendirilmiş alandaki ortamdaki CO'nun ölçülmesini içerir.
Sıfırdan büyük ölçümler klimada sızıntı çatlakları olduğunu gösterir. Klimalardaki çatlakları test etmek için alev yer değiştirme gözlemi de yapılabilir.
Alev test sırasında herhangi bir hareket etmeden sabit kalmalıdır. Ancak üfleyici alevi hareket ettirdiğinde ısı eşanjörünün dışına sıvı sızdıran çatlaklar olduğu kesindir. Klimalardaki çatlakları ortaya çıkarmak için yanma analizinden yararlanılabilir.
Bir analiz CO miktarını gösterebilir ve herhangi bir sızıntının olup olmadığını belirleyebilir. Ek olarak, çatlakları tespit etmek için bir profesyonelin görsel inceleme yapmasını sağlayabilirsiniz.
Isı eşanjöründe çatlaklar fark edildikten sonra atılacak ilk adım, yüksek güvenlik standartlarını uygulamaktır. Karbon monoksitle temas ölümcül olabileceğinden, sızıntı yapan klimayla ilgilenecek bir profesyonel aranmalıdır.
Çoğu durumda, çatlamış bir ısı eşanjörü onarılamaz. Bu nedenle çatlamış bir klimanın değiştirilmesi önerilen çözümdür. Ancak değiştirme maliyeti, özellikle fırının tamamının değiştirilmesi durumunda maliyetli olabilir.
Ayrıca ısı eşanjörlerinin bakım kısmını çözebilecek önleyici tedbirler de bulunmaktadır. Uygulamalar arasında klimaların profesyoneller tarafından düzenli olarak incelenmesi, hava filtrelerinin değiştirilmesi, klimalara yeterli alan sağlanması yer alıyor. Sızıntıları tespit etmek için klimalara karbon monoksiti tespit edebilen cihazlar takılabilir.
Isı eşanjörünüzün çevresi, bakım rutinlerini ne sıklıkta gerçekleştireceğinizi belirlemede önemli bir faktördür. Bu cihazların çoğu, merkezi hava sisteminin yakınındaki tabanda bulunur. Bir profesyonel, herhangi bir arızayı incelemek ve herhangi bir çatlağı değiştirmek için hava eşanjörüne erişebilir.
Kanallar ve hava filtreleri dahil tüm sistem düzenli olarak temizlenebilir. Tozun birikmesini, aşırı ısınmaya ve diğer kusurlara neden olmasını önlemek için hava filtrelerinin düzenli olarak değiştirilmesi şiddetle tavsiye edilir. Isı pompaları ne kadar dayanır ? Bu sorunun cevabı, ısı eşanjörü gibi bileşenlerinin verimliliği ve dayanıklılığı ile doğrudan bağlantılıdır.
Tüm sistemde bir denge oluşturmak ve böylece uzun ömürlülüğü artırmak için, giren ve çıkan hava arasında sabit bir hava akış hızı da önerilir. Karbon monoksit emisyonunu tespit etmek için periyodik muayene de yapılmalıdır.
1. Akışkan Özellikleri kullanılacak ısı eşanjörünün tipini belirler. Gibi özellikler
Bir ısı seçerken viskozite, asitlik, akış hızı ve termal nitelikler çok önemlidir.
değiştirici. Örneğin yüksek akışlı akışkanlarla plakalı eşanjör kullanmaktan kaçınmalısınız.
2. Farklı tipteki ısı eşanjörlerinin değişen maliyetleri vardır; karmaşık modeller daha pahalıdır. Bununla birlikte, tüm ısı eşanjörü tipleri nispeten uygun maliyetlidir ve az bakım gerektirir.
3. malzemeler çok önemli bir husustur. İdeal modeli ararken bu cihazları üretmek için kullanılan Isı iletkenliği açısından verimli olan malzemeler iyi ham maddelerdir
Mükemmel bir ısı eşanjörü için malzemeler. Üstelik bu malzemelerin bulunabilirliği de önemli bir rol oynuyor.
Isı değiştirici seçiminde anahtar rol.
4. Fonksiyon ve Basınç Sınırları , ısı eşanjörünün çalışma modunu belirler;
yoğunlaşma ve kaynama gibi. Bazı ısı eşanjörleri diğerlerinden daha yüksek basınca dayanabilir.
Bu nedenle seçilmesi önemlidir . ısı değiştirici tasarımlarının karmaşık ısı pompaları için optimum
Sağlanan bilgilere dayanarak, ısı eşanjörlerinin tüm ısı pompası modellerinin genel performansı için gerekli olduğu açıktır. Bu cihazlar yalnızca zamanla daha iyi hale gelir; eski ısı eşanjörü modelleri daha yüksek oranda performans sorunları sergiliyordu, ancak yeni modeller daha iyi ısı transferine izin veriyor, daha sürdürülebilir ve uygun maliyetli.
Isı eşanjörü teknolojisindeki yenilikler, optimum performansa sahip, kompakt, uygun maliyetli ve hafif ısı eşanjörlerini öngörerek daha da iyi bir geleceğe işaret ediyor.
Daha fazla yenilik beklediğimizden bu cihazlar, ısı pompası endüstrisindeki kritik rollerini yerine getirmeye devam ediyor. Bu yenilikler optimum enerji verimliliği ve sürdürülebilirliğe yöneliktir. En kaliteli ve enerji tasarruflu ısı eşanjörleri için hızlı fiyat teklifi almak üzere SPRSUN ile iletişime geçin veya e-posta gönderin.
